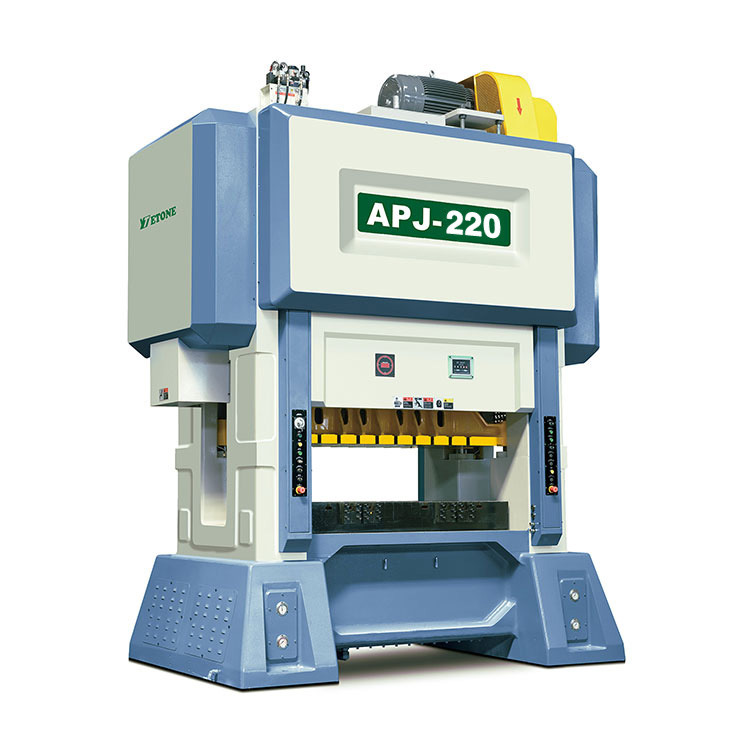

Hitrost Punch Pressje avtomatizirana oprema, ki se uporablja za množično proizvodnjo, ki se pogosto uporablja pri predelavi kovin, žigosanju, oblikovanju in drugih poljih. Njeno načelo in struktura sta naslednji:
1. načelo
Delovno načeloHitrost Punch Pressje, da kovinsko pločevino prebijete v želeno obliko pod pritiskom skozi udarec stiskalnice. Osrednji delovni del Punch Press je doseganje kovinske deformacije z visokofrekvenčnim udarcem. Njegov delovni postopek običajno vključuje:
Hranjenje: Gradivo se dovaja v delovno območje Punch stiskanja skozi sistem samodejnega hranjenja.
Punching: Hitro-hitrost Punch Press prenaša kinetično energijo v udarec, tako da se udarec hitro spusti in sodeluje z matrico, da udari obdelovanec.
Izpustitev: Obdelovanec po udarcu bo samodejno izpuščen, da se pripravi na naslednji udarec.
Hitri stiskalnici imajo običajno veliko hitrost, visoko proizvodno učinkovitost in visoko natančnost ter so primerne za prebijanje operacij, ki zahtevajo hitro in učinkovito prebijanje.
2. struktura
StrukturaHitrost Punch PressV glavnem vključuje naslednje dele:
Okvir: Okvir je glavna podporna struktura tiska za udarce, ki nosi pritisk med postopkom prebijanja in zagotavlja stabilnost postopka prebijanja. Na splošno je sprejeta struktura varilnega jekla ali jeklene plošče, da se zagotovi njena trdnost in togost.
Enterwheel in ročična gred: vztrajnik se uporablja za shranjevanje energije in prenos moči do udarca skozi ročično gred. Vztrajnik hitrega tiska s hitrim tiskom je običajno zasnovan tako, da je večji, da se zagotovi stabilna oskrba z energijo, ko deluje z veliko hitrostjo.
Punch and Die: Punch je ena izmed osnovnih komponent Punch Press. S sodelovanjem z Diem dopolnjuje procesne operacije, kot sta prebijanje in striženje obdelovanca. Hitrost spuščanja udarca je zelo hitra in tako zagotavlja visoko učinkovitost proizvodnje.
Drsnik: drsnik je komponenta, ki povezuje udarec z ročično gredjo. Običajno je nameščen v okvirju in se lahko premika v navpični smeri skozi povezan sistem povezovalnih palic. Gibanje drsnika omogoča, da udarec izvaja dovolj pritiska na matrico.
Power System: vključno z električnimi motorji, reduktorje itd. Za zagotovitev vira vožnje. Električni sistem hitrega udarec Punch se mora hitro odzvati, da se zagotovi uresničitev učinka hitrih udarcev.
Samodejni sistem hranjenja: Za doseganje množične proizvodnje se sistem samodejnega hranjenja običajno uporablja s hitrim udarnim stiskanjem. Kovinsko listo lahko samodejno nahrani v delovno mizo in ga natančno postavi, da zagotovi natančnost in doslednost vsakega udarca.
Sistem za odvajanje: Odpadke po žigosanju je treba pravočasno odstraniti. Sistem za odvajanje odpadke premakne iz delovnega območja s pnevmatskimi ali mehanskimi sredstvi, da se proizvodna linija nemotela.
3. Značilnosti
Visoka hitrost: Hitrost žigosanja hitrega udarnega tiska je običajno visoka, doseže stotinekrat na minuto ali celo več, kar je primerno za množično proizvodnjo.
Visoka natančnost: Zaradi hitrega in natančnega krmilnega sistema hitrih prebiranjskih strojev je mogoče zagotoviti natančnost izdelkov za žigosanje.
Avtomatizacija: Številni stroji za hitri prebijanje so opremljeni s sistemi samodejnega hranjenja in odvajanja, da se zmanjšajo ročni poseg in izboljšajo učinkovitost proizvodnje.
4. Polja za prijavo
High Hitro Punch Press se pogosto uporablja v elektroniki, avtomobilih, domačih aparatih, medicinski opremi in drugih panogah za izvajanje operacij, kot so žigosanje, striženje in oblikovanje kovinskih listov ter izdelavo različnih natančnih delov in konstrukcijskih delov.
Hitro hitri udareclahko doseže visoko učinkovito in visoko natančno množično proizvodnjo, zmanjša stroške dela in izboljša raven avtomatizacije proizvodne linije.
